クリアパイラー工法

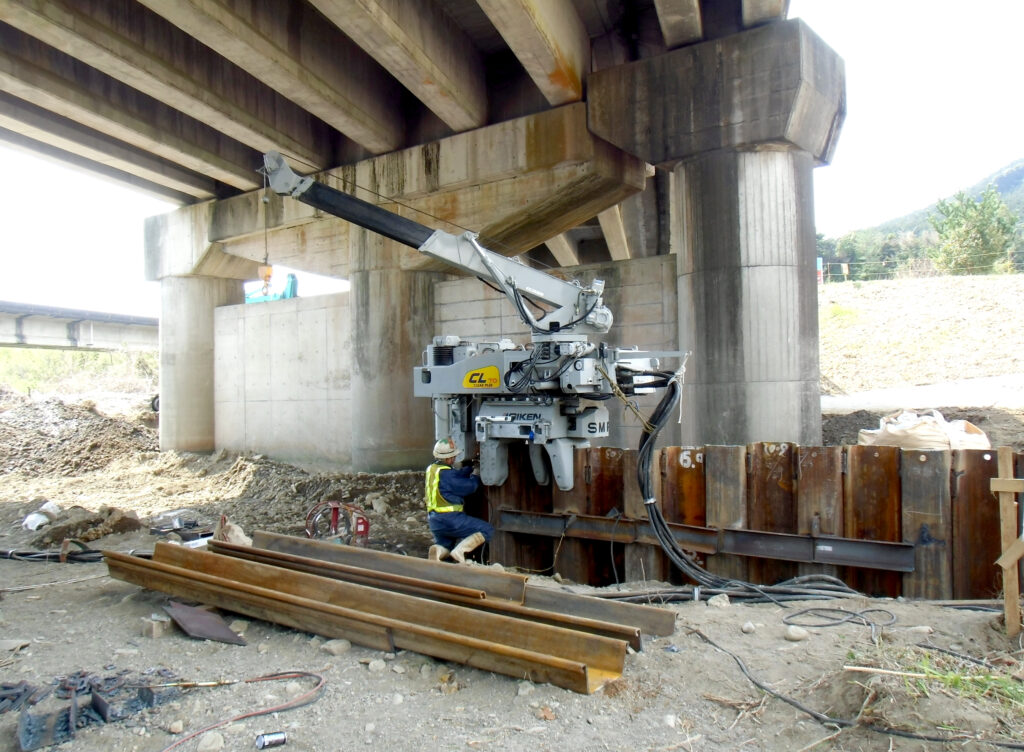

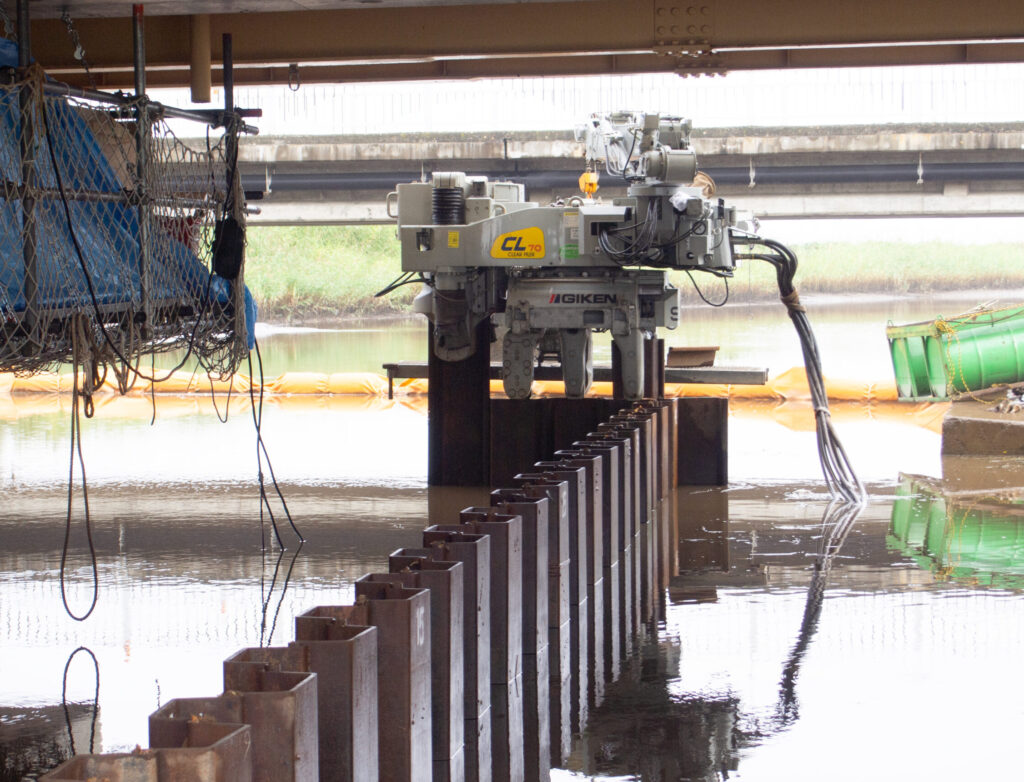

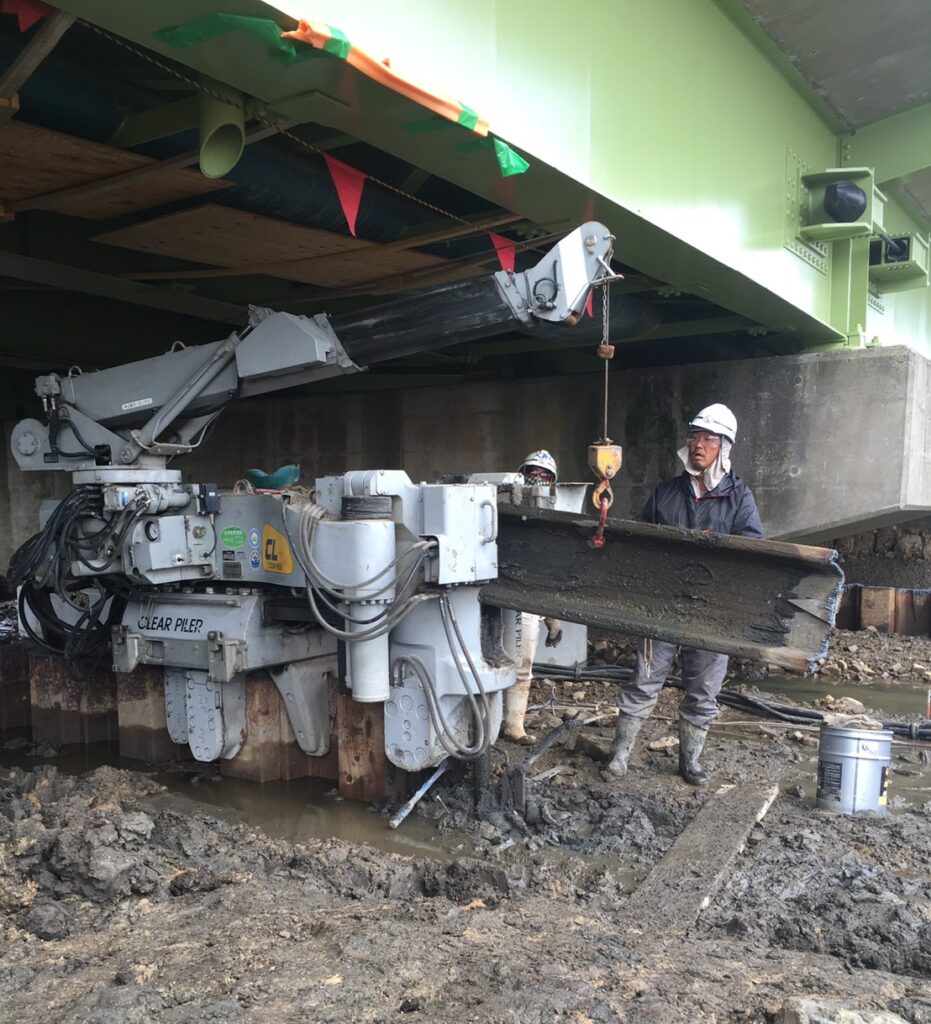

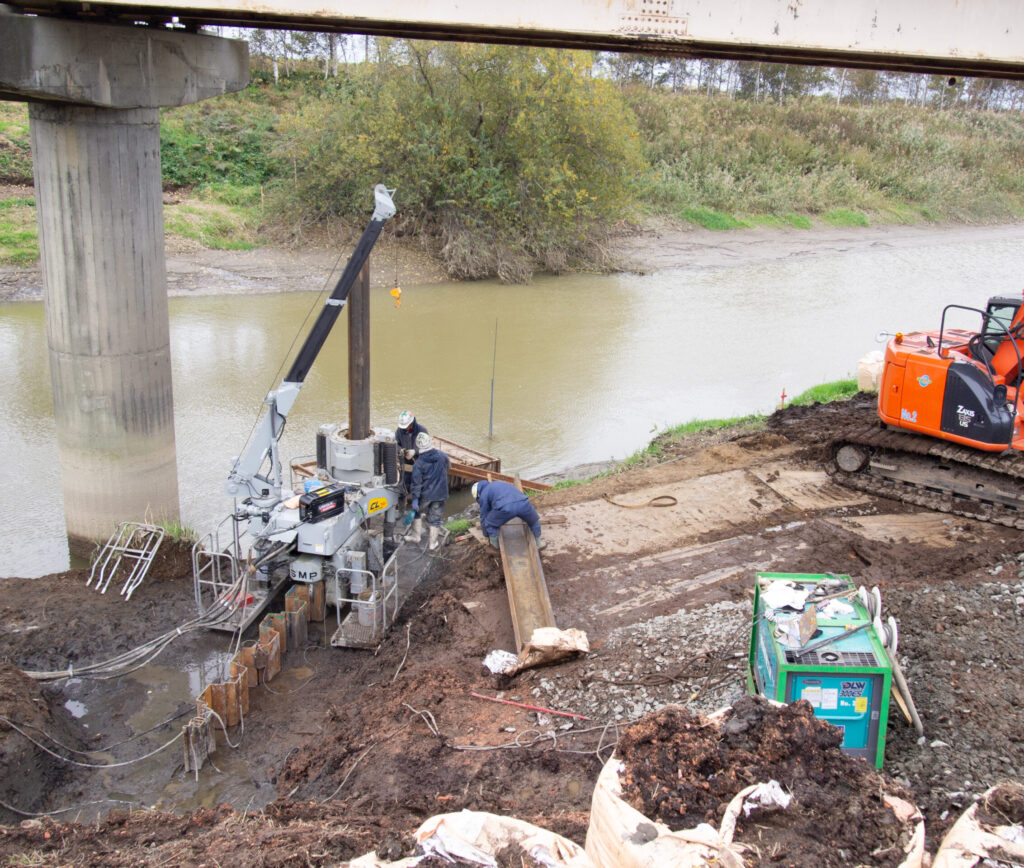

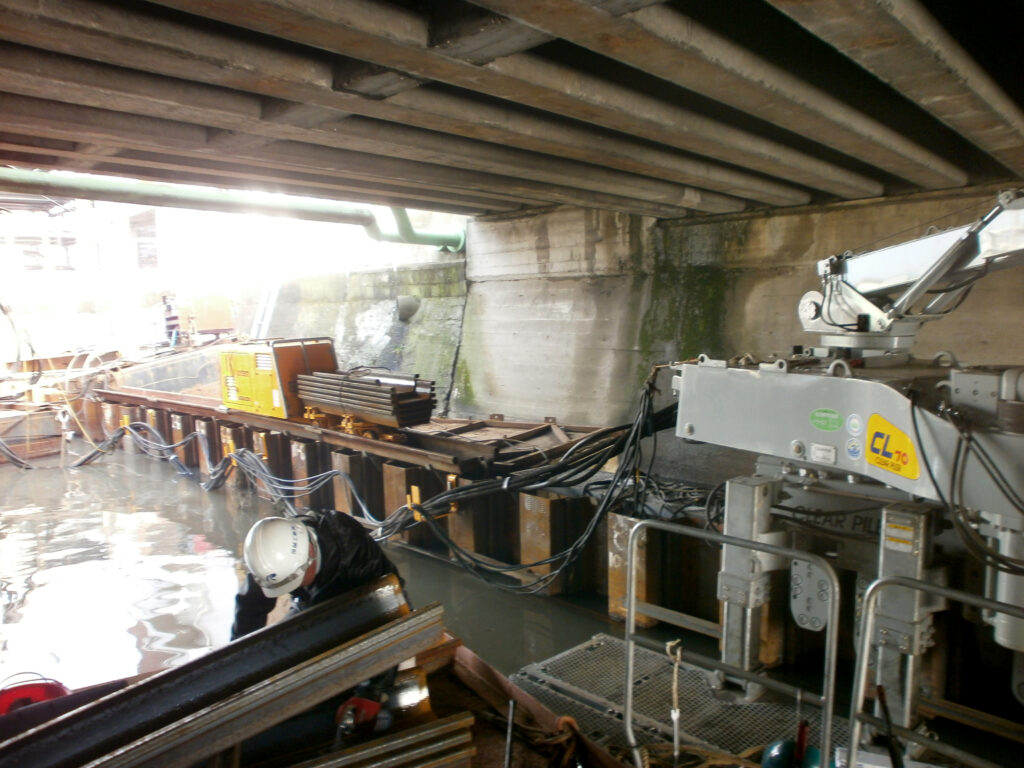

橋梁や鉄道橋の下など上部に障害物のある現場で活躍する超低空頭専用圧入工法。
-
上空制限のある鋼矢板打設に最適
-
クレーンブーム長は1.5～3.8mの3段
-
総質量5450kgと軽量コンパクト

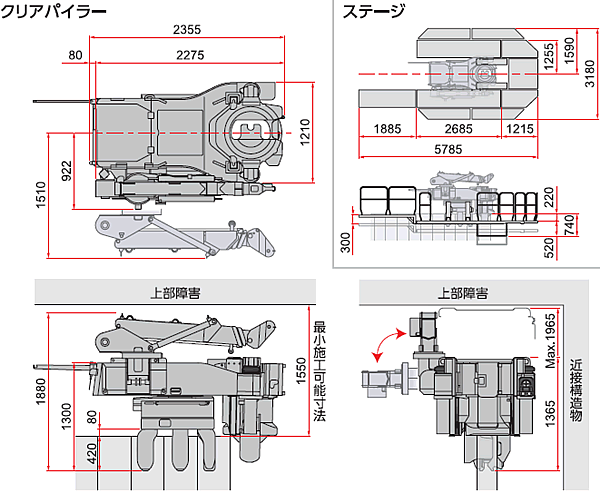

主な仕様（CL70）
| 適用杭材 | U形鋼矢板 400mm |
|---|---|
| 最大圧入力 | 686kN (70t) |
| 最大引抜力 | 735kN (75t) |
| ストローク | 600mm |
| 圧入スピード | 2.6〜9.7m/min |
| 引抜スピード | 1.8〜9.7m/min |
| 操作方法 | ラジオコントロール |
| 移動方法 | 自走式 |
| クレーン吊上能力 | 700kg |
| クレーンブーム長 | 1.52～3.8m (3段) |
| クレーン操作方法 | ラジオコントロール |
| 質量 |
5450kg 圧入機本体: 4880kg クレーン: 570kg |
